Λεπτομέρειες:
|
| Όνομα: | Αυτόματο σύστημα συνελεύσεων μπαρών τροφοδότησης | Μέγιστο ύψος μπαρών τροφοδότησης: | 350mm (ενιαίο στρώμα) |
|---|---|---|---|
| Χαρακτηριστικό γνώρισμα: | ανθεκτικός | Μέγιστο μήκος μπαρών τροφοδότησης: | 6000mm |
| Αποδοτικότητα εργασίας: | Περίπου 3000 mm/2 λ. | Άξονας ελέγχου: | άξονας 5 |
| Δύναμη: | 380~415VAC 50~60Hz 20kW | Διάσταση εξοπλισμού: | L25000mm*W2000mm*H19000mm |
| Πλαίσιο: | Αργίλιο | ||
| Επισημαίνω: | Γραμμή συνελεύσεων μπαρών τροφοδότησης πέντε άξονα,Υψηλή αποδοτικότητα γραμμών συνελεύσεων μπαρών τροφοδότησης,γραμμή συνελεύσεων μπαρών τροφοδότησης ύψους 350mm |
||

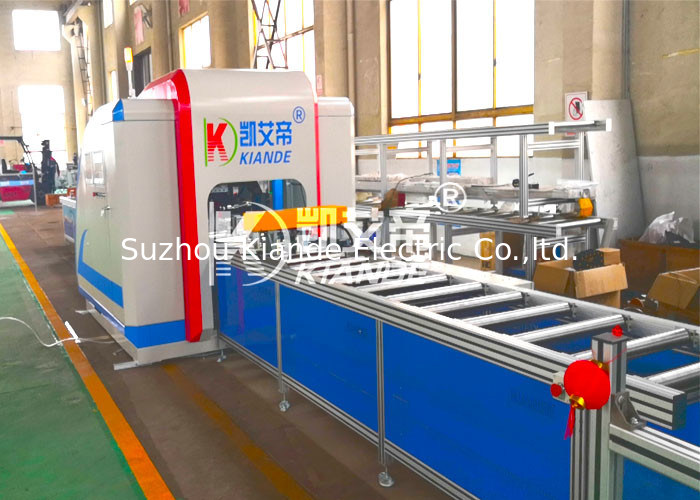

Ανθεκτική αυτόματη υψηλή αποδοτικότητα γραμμών συνελεύσεων μπαρών τροφοδότησης
Εισαγωγή λειτουργίας
Αυτόματη γραμμή συνελεύσεων μπαρών τροφοδότησης
Η αυτόματη γραμμή συνελεύσεων μπαρών τροφοδότησης σχεδιάζεται ειδικά για τις διαδικασίες συνελεύσεων και καρφώματος μπαρών τροφοδότησης.
Κύριες εργασιακές διαδικασίες:
1. pre-assembly: κάμψη της μπάρας τροφοδότησης χαλκού ή αργιλίου και έπειτα εγκατάσταση στο σχεδιάγραμμα
. on-line συνέλευση 2: αυτόματες στερέωση, κάρφωμα και κίνηση
Προδιαγραφή:
1. κατάλληλο για την ευθεία συμπαγή μπάρα τροφοδότησης 630A~2500A, ενιαίο στρώμα, μήκος 1.5~6m
. αυτόματο κάρφωμα 2: riveters δύο κομματιών ή τεσσάρων κομματιών ανάλογα με την μπάρα τροφοδότησης του πελάτη δακτυλογραφούν (δύο κομμάτι ή τέσσερα κομμάτι), καρφώνοντας το διάστημα διευθετήσιμο μεταξύ 150220mm, αντι
επαναλάβετε τη λειτουργία καρφώματος
. αυτόματη ευθυγράμμιση, στερέωση και κίνηση τελών 3 που ελέγχονται από το PLC
Διαμορφώσεις:
1. μήκος της γραμμής συνελεύσεων είναι 18m
2. ο 1$ος σταθμός συνελεύσεων για pre-assembly, που στερεώνει και που κινείται: L6*W0.7*H0.8m, πλαίσιο του υλικού αργιλίου, κύλινδροι για την υποστήριξη και την κίνηση της μπάρας τροφοδότησης η κινητή περιουσία
μηχανισμός στερέωσης και μηχανισμός ευθυγράμμισης τελών
3. Σύστημα καρφώματος: L6*W0.7*H0.8m, ένα σύνολο φράκτη ασφάλειας, σερβο μηχανισμός κίνησης και πνευματικός μηχανισμός σφιγκτηρών, δύο σύνολα συσκευής σφιγκτηρών, δύο σύνολα σερβο μηχανισμού κίνησης
ελέγξτε το πυροβόλο όπλο καρφώματος πάνω-κάτω χωριστά, δύο σύνολα σερβο μηχανισμού κίνησης για να ελέγξετε την κίνηση πλάτους και η κίνηση μήκους separatly, δύο σύνολα μηχανής καρφώματος αποσύρει
συσκευή, ένα σύνολο ανίχνευσης μετατοπίσεων, δύο σύνολα αυτόματου συστήματος καρφώματος
4. ο 2$ος σταθμός συνελεύσεων για την κίνηση: L6*W0.7*H0.8m, ένα σύνολο μηχανής μετάδοσης κυλίνδρων, ένα σύνολο δυναμικού κυλίνδρου της μηχανής μετάδοσης
Χαρακτηριστικά γνωρίσματα:
1. αυτόματη παραγωγή, λιγότερο κόστος εργασίας
2. βελτιώνουν το effiency εργασίας και την ποιότητα των προϊόντων
. σύστημα συναγερμών 3
. συνήθεια 4 ως τύπο μπαρών τροφοδότησης
. εξουσιοδότηση 5 και υπηρεσία μεταπωλήσεων διαθέσιμες
Στοιχεία εξοπλισμού όσον αφορά την αυτόματη γραμμή συνελεύσεων μπαρών τροφοδότησης
| Αριθ. | Παράμετροι |
| Πρότυπο | KD-ZDX/NC 2(4) Δ-6 (4,5) |
|
Μέγιστο ύψος μπαρών τροφοδότησης |
350mm (ενιαίο στρώμα) |
|
Μέγιστο μήκος μπαρών τροφοδότησης |
6000mm |
| Τύπος θέσης | Μονομερής μέση θέση θέσης |
| Αποδοτικότητα εργασίας | Περίπου 3000 mm/2 λ. |
| Άξονας ελέγχου | 5 άξονας |
|
Σύστημα ελέγχου |
Έλεγχος δικτύων, σε απευθείας σύνδεση συντήρηση (προαιρετική) |
|
Κάρφωμα του σταθμού αριθ. |
σύνολα (τύπος τέσσερις-κομματιού)/2 σύνολα (Two-piece τύπος) |
| Τύπος καρφώματος | Αυτόματο κάρφωμα |
| Δύναμη | 380~415VAC 50~60Hz 20kW |
| Διάσταση εξοπλισμού | L25000mm*W2000mm*H19000mm |
